Построение географической сетки для листов стандартной номенклатуры

Активизация режима – выбор в списке Тип сетки строки Географическая сетка для листов стандартной номенклатуры.

Данный тип картографических сеток создается для листов стандартной номенклатуры в пределах масштабного ряда от 1:1000000 до 1:10000.

Ключевым условием создания сетки для листа стандартной номенклатуры является задание масштаба.

Масштаб карты выбирается из всплывающего списка масштабов: 1:1000000, 1:500000, 1:200000, 1:100000, 1:50000, 1:25000, 1:10000.

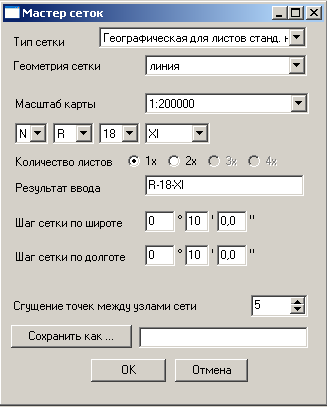

После установки масштаба карты на панели появятся следующие параметры:

• строка номенклатуры

• вариантный указатель количества листов

• строка результата набора номенклатуры

• шаг сетки по широте

• шаг сетки по долготе

Строка номенклатуры представляет собой набор всплывающих списков с вариантами стандартных значений. Например, для листа масштаба 1:1000000 строка набора номенклатуры будет состоять из трех списков: списка полушария, списка номера пояса и списка номера зоны. Список полушария состоит из двух вариантов: N - северное полушарие и S - южное полушарие.

Список Номер пояса составляют буквы латинского алфавита от A до U.

Список Номер зоны - цифры от 1 до 60.

Результат набора номенклатуры отображается в поле Результат ввода. Набор номенклатуры карты непосредственно в этом поле невозможен.

Так как шаг сетки по широте и долготе для разных карт одного масштаба может варьироваться - эти данные параметризованы. По умолчанию устанавливается наиболее часто встречающийся шаг сетки по широте и долготе. Изменение шага производится в соответствии с правилами заполнения панели градусы, минуты секунды, указанными в пункте Построение произвольной географической сетки.

При изменении масштаба карты в строку набора номенклатуры будут добавляться новые вариантные списки. Для карт масштаба 1:200000 добавится список с латинскими номерами листов от I до XXXVI (36 листов). При этом ранее заполненные поля будут сохранены.

Для листов масштаба 1:10000 заполняется максимальное количество списков в строке набора номенклатуры.

Согласно требованиям номенклатуры, листы, широта которых больше 60 градуса, сдваиваются, а больше 76 градуса – страиваются или учетверяются (в зависимости от масштаба). Для учета этих особенностей карт введен переключатель Количество листов:

Активное количество листов зависит от установленного номера пояса. С пояса P активируется флаг сдвоенности листов, с пояса T флаги утроения и учетверения листов:

• для карт масштаба 1:1000000 возможно утроение и учетверение листов

• для масштаба 1:500000 – только учетверение

• для масштаба 1:200000 – только утроение

• 1:100000 – утроение и учетверение

• крупные масштабы – учетверение

Пересчет координат сети в картографическую проекцию сцены 2D выполняется автоматически.
